엑셀표 캐드로 변환 해 보자!

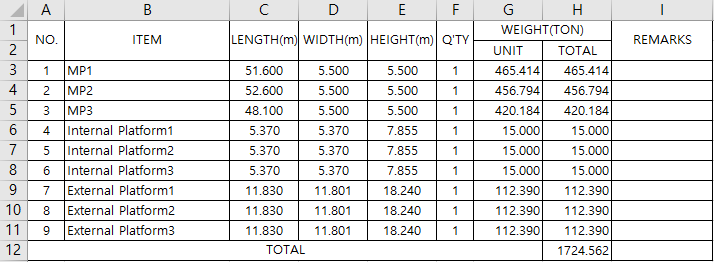

위의 그림처럼 엑셀에서 만든 표를 캐드로 한번 가져가 보자.

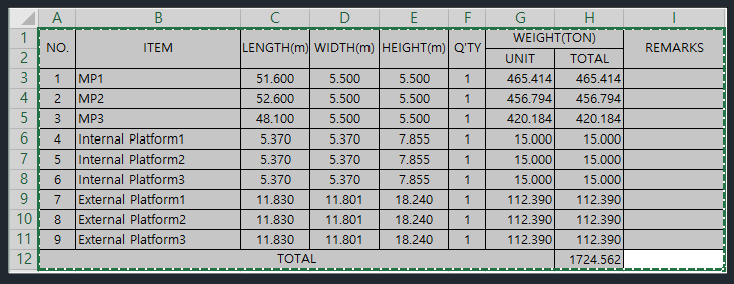

표가 만들어진 범위만큼 드레그 해서 선택한후
복사하기 (Ctrl + C) 해주자.
이제 캐드로 가서 붙여넣기 (Ctrl + V) 해주자.
그러면 이런 형식으로 붙여넣기가 된다.
이미지 형식으로 붙여넣기가 된다.
다른 방식으로 캐드에서 선 과 문자 들로 붙여 넣기 하려면

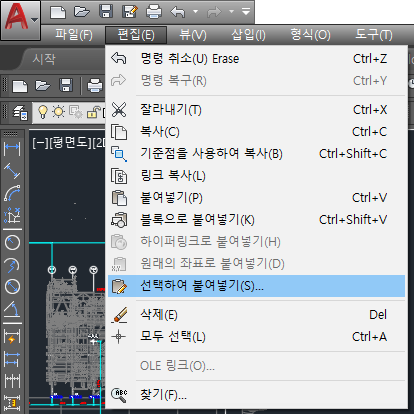

붙여넣기 할때 여기서도 엑셀처럼 '선택하여 붙여넣기' 해야한다.
혹은 command 창에 'PASTESPEC' 을 입력해 줘도 된다.
그러면 선택하여 붙여넣기 옵션이 나타나는데,
'연결하여 붙여넣기(L)' 단추를 선택하고,
'AutoCad 도면요소' 를 선택한뒤 '확인' 눌러주자.
그 뒤에 붙여 넣을 위치를 선택해주면
별도의 프로그램 이나 리습 필요없이
캐드 요소로 붙여 넣을수 있다.
그래서 편집을 하려면 explode 해주고 편집 해서 사용 하면 된다.
예를 들면 글자 폰트를 바꿔준다던지 하는것이다.
