플랜트 모듈 이름의 의미

지금것 여러 프로젝트를 진행해오면서 생각한것은



'왜 모듈이름은 다 비슷할까?' 였다.



'PAU PAR PAS의 의미가 뭘까?'



S-OIL RUC 때도, CRISP PROJECT 때도, 그리고 또 다른 프로젝트들에서도



플랜트 모듈의 이름은 거의 비슷했다.



그래서 찾아 보았더니 다음의 의미가 있었다.



TYPE	MODULE DESCRIPTION
BLP	Battery Limit Valve Platform
DVU	Dressed Vessel Unit
PAB	Pre-Assembled Building
PAM	Piping Assembly Module
PAR	Pre-Assembled pipe Rack
PAS	Pre-Assembled Steel structure
PAU	Pre-Assembled Unit
PBM	Piping Bridge Module
VAU	Vendor Assembled Unit
VPU	Vendor Package Unit

의미를 살펴보니 MODULE NAME 의 INITAIL을 따온 글자들이었다.

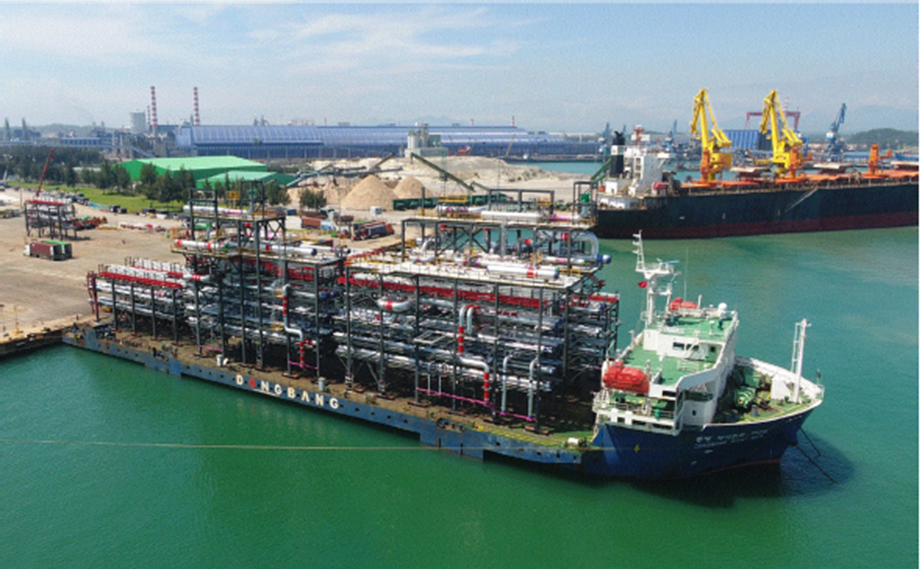

선적된 모듈들





그리고 다음은 모듈은 어떻게 분류 하는지에 대해서 이다.



PAS 의 경우 주로 철골구조물로만 구성된다.



PAR 은 Piping, Instruments, Cable tray, Platforms 등이 설치된 pipe rack module 을 뜻한다.



PAU 는 Equipment structure 로서 Vessels, Exchangers, Heaters 등과 같은 장치류가 설치되고 관련된 Piping, Instruments, Cabling & Cable tray, Platforms까지 설치된다.



VAU 는 장치공급자에 의해 설계 및 제작되어 운송되는 장치류로서,
Platforms, Ladders, Piping, Cable tray, Lighting, Insulation 등의 작업을 제작장에서 최대화하여 현장 납품된다.



VPU 는 VAU에 비해 상대적으로 작은 규모의 장치류로서, VAU의 Sub-type을 뜻한다.
